Neousys Technology

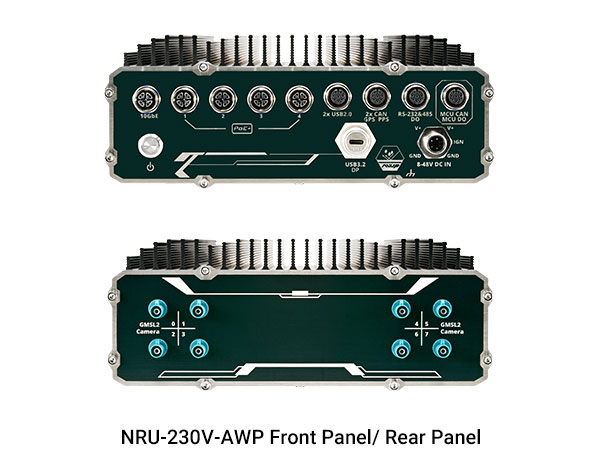

NRU-230V
IP66防水性NVIDIA® Jetson AGX Orin™コンピュータ、GMSL2 x8、PoE+ GbE x4、10GbEポート x1搭載
- ・NVIDIA® Jetson AGX Orin™/ NVIDIA® Jetson AGX Orin™ IndustrialにJetPackがバンドル
- ・堅牢な-25°Cから70°Cのファンレス動作 (JAO32/ JAO64)
- ・- JAO64 MAXNモードで55°Cでスロットリングなし
- ・堅牢な-40°Cから75°Cのファンレス動作 (JAOi)
- ・- JAOi MAXNモードで50°Cでスロットリングなし
- ・IP66定格の防水・防塵性
- ・FAKRA Zコネクタ経由のGMS2車載カメラ x8をサポート（NRU-230V-AWP）
- ・M12 X-codedコネクタ経由のPoE+ GbE x4 と 10GBASE-T x1
- ・M12 A-codedコネクタ経由の絶縁型CAN2.0 x2、RS232 x1、絶縁型RS485 x1
- ・車載グレードのMCUによるシステム監視用ポート x1
- ・8V～48V広範囲DC入力、イグニッションパワーコントロール内蔵
製品仕様
| システムコア | |
|---|---|
| プロセッサー | NVIDIA® Jetson AGX Orin™ system-on-module (SOM), comprising NVIDIA® Ampere GPU and Arm Cortex-A78AE CPU |
| メモリー | 32GB/ 64GB LPDDR5 (JAO 32GB/ JAO 64GB) @ 3200 MHz on SOM |
| eMMC | 64GB eMMC 5.1 on SOM |
| パネルI/Oインターフェース | |
| GMSLカメラ | 8x GMSL2 FAKRA Z connectors Configuration A. 8x AC-IMX390 (2MP@30FPS) Configuration B. 8x AC-ISX031 (3MP@30FPS) Configuration C. 8x AC-IMX490 (5MP@30FPS) |
| イーサネットポート | Port 1 to Port 4: 4x Gigabit Ethernet ports by Intel® I350 via M12 X-coded 8-pin connector Port 5: 1x 10 Gigabit Ethernet port via M12 X-coded 8-pin connector |
| PoE | IEEE 802.3at PoE+ PSE for Port 1 to Port 4, 100 W total power budget |
| USB 2.0 | 2x USB 2.0 ports via M12 A-coded 8-pin connector |
| USB 3.2 + ビデオポート | 1x waterproof USB Type C (USB 3.2 Gen1 and 1x DisplayPort, supporting 3840×2160 at 60Hz) |
| シリアルポート+DO | 1x isolated RS-485, 1x RS-232, and 1x isolated DO via M12 A-coded 8-pin connector |
| CANバス+DI | 2x isolated CAN 2.0, and 1x isolated DI (GPS PPS input) via M12 A-coded 8-pin connector |
| システム監視 | 1x isolated CAN 2.0 port and 1x isolated DO via M12 A-coded 8-pin connector by automotive-grade MCU |
| 内部I/Oインターフェース | |
| Mini PCI Express | 1x full-size mini PCI Express socket (PCIe + USB 2.0) for WiFi 6 or CAN 1x full-size mini PCI Express socket (USB 2.0) for GNSS or 4G LTE |
| M.2 | 1x M.2 3042/ 3052 B key (USB 3.1 Gen 1 + USB 2.0) for LTE/ 5G module with dual micro SIM support |
| ストレージ | |
| SATA HDD | 2x internal SATA ports for 2.5″ SSD installation |
| M.2 NVMe | 1x M.2 2280 M key NVMe socket (PCIe Gen4x2) for NVMe SSD |
| 電源供給 | |
| DC入力 | 8V to 48V DC input and ignition power control via M12 L-coded, 5-pin connector * |
| その他 | |
| 寸法 | 225 mm (W) x 194 mm (D) x 88.5 mm (H) (ゴム足なし) 225 mm (W) x 194 mm (D) x 89.5 mm (H) (ゴム製足付き) |
| 重量 | 4.4kg (壁掛けブラケットを除く) |
| 取り付け | 壁掛けブラケット(標準) |
| 環境 | |
| 動作温度 | 動作温度 -25°Cから70°C (JAO32またはJAO64 30W TDPモード、10GbE伝送およびPoE負荷なし) -25°Cから60°C (JAO32またはJAO64 30W TDPモード、フル機能あり) -40°Cから70°C (JAOi 35W TDPモード、10GbE伝送およびPoE負荷なし) [2] -40°Cから60°C (JAOi 35W TDPモード) フル機能 CPU+GPUのストレスをフルにした場合: 1.NRU-230V-AWPは65°Cでノンスロットリング、TDPモード2で30W TDP 2.NRU-230V-AWP 55°Cでノンスロットリング、60W TDPモード(JAO64 MAXN) 3.NRU-230V-AWPは50°C、75W TDPモードで非スロットリング(JAOi MAXN) |
| 保管温度 | -40°Cから85°C |
| 湿度 | 10%~90%、非凝縮 |
| 振動 | MIL-STD-810H, Method 514.8, Category 4 |
| ショック | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/FCCクラスA、EN 55032およびEN 55035に基づく |
| * 各ピンの最大電流は16Aです。 | |
| ** 動作温度が氷点下または60°Cを超える場合は、広温度範囲対応のHDDまたはソリッドステートドライブ（SSD）が必要です。 | |
