NRU-160-AWP

IP66定格防水NVIDIA® Jetson Orin™ NX/Nano AIコンピュータ、GMSL2 x6またはPoE+ GbEポート x4

  • BOX型
  • Jetson Orin NX
  • Jetson Orin Nano
  • DC電源 (or ACアダプタ)
  • GPUコンピューティング
  • ファクトリーオートメーション
  • 監視用
  • マシンビジョン
  • 車載
  • ファンレス
  • DC電源対応
  • DIO
  • PoE
  • 防水
  • 防塵
  • ・NVIDIA® Jetson NX Orin™ Nano SoMにJetPack をバンドルして駆動
  • ・IP66定格の防水・防塵性
  • ・堅牢な-25°C～70°Cのファンレス動作（20W TDPモードで、70°Cでもスロットリングなし）
  • ・FAKRA Zコネクタ経由でGMSL2車載カメラ x6をサポート（NRU-161V-AWP）
  • ・M12 X-codedコネクタ経由でPoE+GbEポート x4(NRU-162S-AWP)
  • ・M12 A-codedコネクタ経由でCAN FD x1 と RS232 x1
  • ・225 x 136 x 55 mmの薄型設計
  • ・プリビルド済みドライバー対応のGMSL2カメラ
主な仕様データシート

製品仕様

システムコア
プロセッサNVIDIA® Jetson Orin™ NX system-onmodule (SOM), comprising NVIDIA® Ampere GPU and ARM Cortex CPU
メモリー16GB/ 8GB LPDDR5 @ 3200 MHz on SOM
パネルI/Oインターフェース

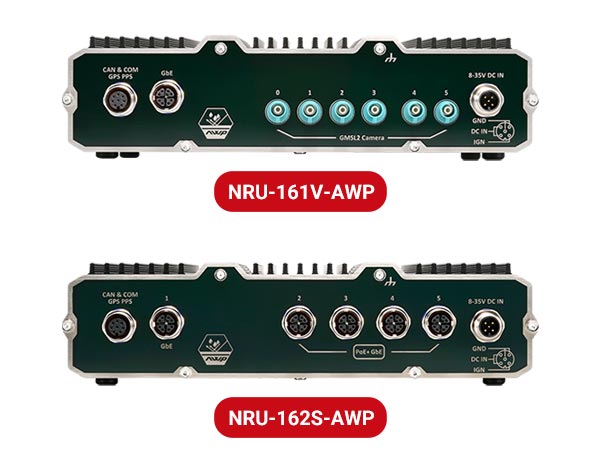

GMSL2NRU-161V-AWP
　- 6x waterproof GMSL2 FAKRA Z connectors, supporting multiple

　- Configuration A. 6x AC-IMX390 (2MP@30FPS)
　- Configuration B. 6x AC-ISX031 (3MP@30FPS)
　- Configuration C. 4x AC-IMX490 (5MP@30FPS)
イーサネットポートNRU-161V-AWP
　- 1x Gigabit Ethernet port via M12 X-coded 8-pin connector

NRU-162S-AWP
　- Port 0: 1x Gigabit Ethernet port via M12 X-coded 8-pin connector
　- Port 1 to Port 4: 4x GbE ports by Intel® I350-AM4 via M12 X-coded 8-pin connector
PoE+NRU-162S-AWP
　- IEEE 802.3at PoE+ PSE for Port 1 to Port 4 with 50W total power budget

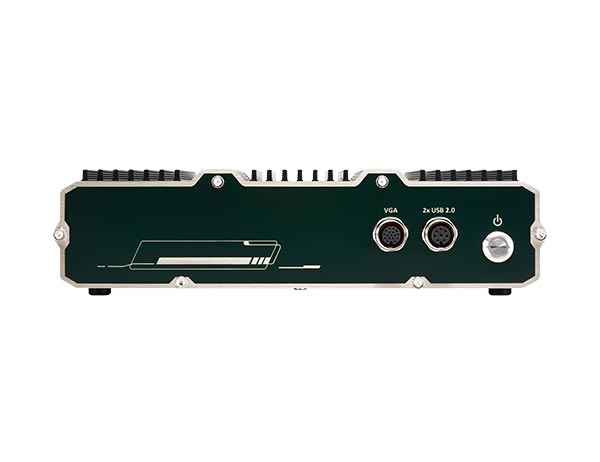

USB2x USB 2.0 ports via M12 A-coded 8-pin connector
1x USB Type C port (for system flashing and OTG, under service door)
ビデオポート1x VGA, supporting 1920×1080 at 60Hz via M12 A-coded 17-pin connector
シリアルポート1x RS-232 port via M12 A-coded 8-pin connector
CANバス1x CAN FD port via M12 A-coded 8-pin connector
Isolated DIO1x isolated GPS PPS input via M12 A-coded 8-pin connector
内部I/Oインターフェース
Mini PCI Express1x full-size mini PCI Express socket (PCIe + USB 2.0)
M.21x M.2 3042/3052 B key (USB 3.2 Gen 1 + USB 2.0) for LTE/5G module with dual micro SIM support
ストレージ
M.2 NVMe1x M.2 2242 M key socket (PCIe Gen 3×1) for NVMe SSD
電源ユニット
DC Input8V to 35V DC input and ignition power control via M12 A-coded, 5-pin connector (IGN/ GND/ V+)
その他
寸法225 mm (W) x 136 mm (D) x 55 mm (H) (壁掛けを除く)
重量3.0 kg (壁掛けを除く)
取り付けVESA 75マウント(標準)、壁掛け(標準)
環境
動作温度-25°Cから70°Cまで、パッシブ冷却(20W TDPモード)[2]
保管温度CPU+GPUフルストレスの場合:
1. NRU-160-AWP non-throttling at 70°C with 20W TDP mode
2. NRU-160-AWP non-throttling at 60°C with 25W TDP mode (Orin NX MAXN)
湿度-40°C ~ 85°C
振動10%~90%、非凝縮
ショックMIL-STD-810H, Method 514.8, Category 4
EMCCE/FCCクラスA、EN 55032およびEN 55035
EN 50121-3 (EN 50155:2017, Clause 13.4.8) (NRU-162S-AWP only)
